YC3351LT/CLT 单晶硅平膜法兰/插筒法兰液位变送器
点击图片查看原图
产品: 浏览次数:105YC3351LT/CLT 单晶硅平膜法兰/插筒法兰液位变送器
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2019-08-16 16:41
  询价
详细信息
 一、概述






二、优势

智能高精度单晶硅平膜法兰/插筒法兰液位变送器006



三、功能参数



智能高精度单晶硅平膜法兰/插筒法兰液位变送器007

智能高精度单晶硅平膜法兰/插筒法兰液位变送器008



四、性能参数





  测量介质:气体、蒸汽、液体

  不精确度:±0.05%、±0.075%、±0.1%(包括从零点开始的线性、回差和重复性)

  稳定性:±0.1%/3年

  环境温度影响:≤±0.04%URL/10℃

  静压影响:±0.05%/10MPa

  电源:10~36V DC(推荐24V DC)

  电源影响 : ±0.001% /10V (10~36V DC),可忽略不计

  调量程的参考精度:若 TD>10 (TD= 最大量程 / 调节量程 ) 则为:±(0.075×TD)%

  平方根输出精度为以上线性参考精度的 1.5 倍

  环境温度:-40℃85℃

  测量介质温度:-40℃120℃

  贮藏温度:-40℃105℃

  显示:LCD

  显示器显示模块温度:-20℃70℃



五、过载与静压


智能高精度单晶硅平膜法兰/插筒法兰液位变送器009



六、电池兼容性(EMC)



智能高精度单晶硅平膜法兰/插筒法兰液位变送器010





七、物理参数



  测量膜盒:不锈钢316L

  膜片:不锈钢316L、哈氏合金C

  过程法兰:不锈钢304316L

  螺母及螺栓:碳钢镀锌不锈钢

  填充液:硅油、氟油、高温硅油等

  密封圈:丁腈橡胶、氟橡胶、聚四氟乙烯

  变送器外壳:铝合金材质,外表喷涂环氧树脂

  外壳密封圈:丁腈橡胶

  铭牌:不锈钢304

  重量:2.6kg(无:安装支架、过程连接)

  外壳防护等级:IP67

  防爆等级:Exd  CT6Exia  CT6



八、量程与范围



智能高精度单晶硅平膜法兰/插筒法兰液位变送器011



九、液位法兰与最小量程关系对照表



智能高精度单晶硅平膜法兰/插筒法兰液位变送器012



十、液位法兰额定压力



   ANSI标准:150psi ~ 600psi

      DIN标准:PN 1.6MPa ~ PN 10MPa



十一、单向过载极限



 低压侧为变送器本体额定压力,高压侧为液位法兰额定压力,可能出现可修正的零点漂移。

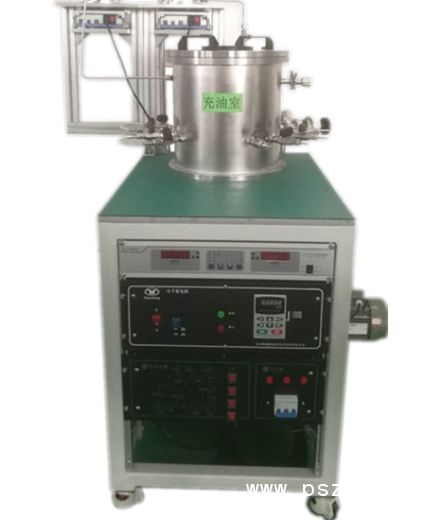

十二、先进的分子泵充油设备

                          QQ图片20190514091949



十三、应用领域





                     QQ图片20190514092019

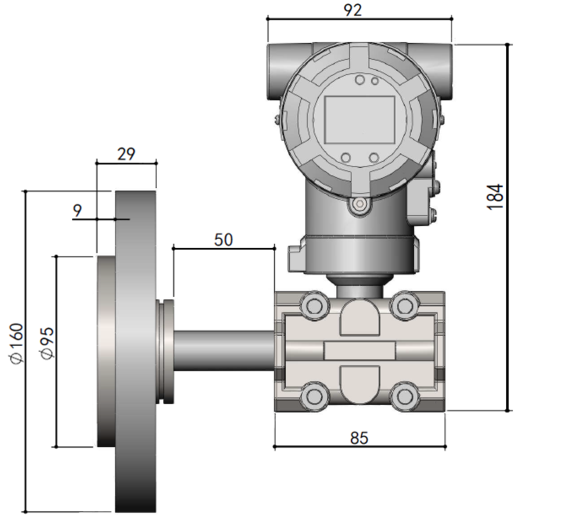

十四、外形尺寸



QQ图片20190514092047

十五、YC3351LT/CLT智能平膜法兰/插筒法兰液位变送器选型表



智能高精度单晶硅平膜法兰/插筒法兰液位变送器014智能高精度单晶硅平膜法兰/插筒法兰液位变送器015



十六、常用法兰尺寸对照
